六面元件外觀檢查機 CVA-400
本產品適用於各種微型元件的外觀缺陷檢查與基本尺寸量測,例如MLCC、MLCI、chip-R、Diode、LED、QFN、螺帽等。 採用圓式振動器整料搭配線性振動器出料,再由玻璃盤運送至各攝影機取像以及收料系統進行最後分類。高精密觸發系統可確保無拖影取像,配合特殊排料設計可避免混料發生, 使得最高生產速度可達每分鐘12,000顆以上。統計資料即時顯示於螢幕上並於換料時自動儲存報表,高容量影像庫搭配視覺模擬功能提供快速且準確的參數設定。 軟體與硬體皆為自主開發,提供給客戶最符合需求的設計以及最即時的服務。

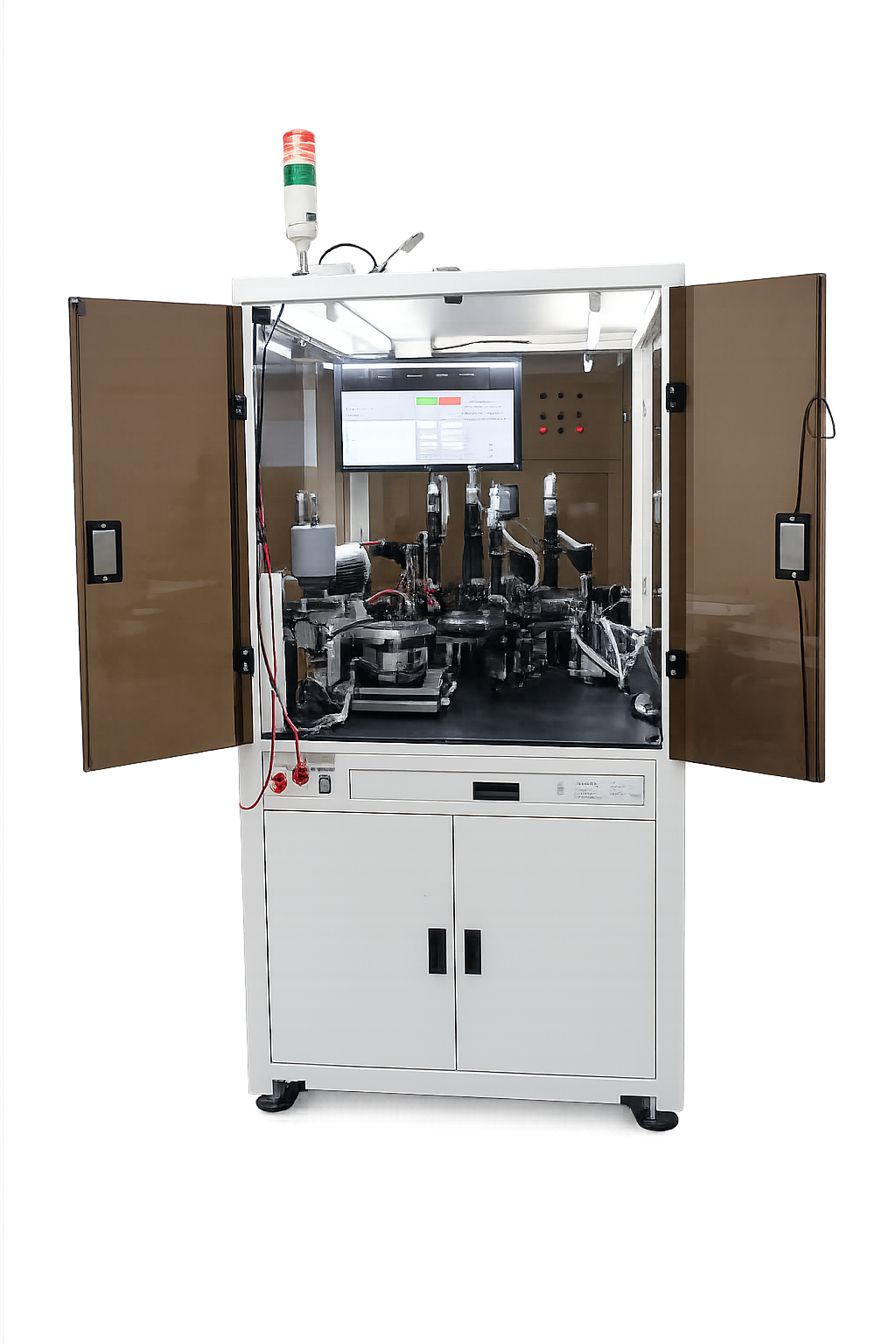

CVA400_Front

CVA400_Top

CVA400_Feeder

CVA400_Main

CVA400_HwSetup

CVA400_SwSetup

CVA400_Simu




特色
  • 採用64位元Windows7專業版作業系統,功能完整且系統穩定。兼具嵌入式單機系統的高可靠度以及個人電腦的方便與親和。
  • 採用高速工業攝影機,確保影像品質與可靠度,傳輸介面為標準乙太網路,毋須搭配特定影像擷取卡,無相容性和後續維護問題。
  • 採用倍率可調式鏡頭,可在不更換鏡頭下進行不同尺寸的工件檢測。適用尺寸介於0.6mm到8mm,亦可配合需求選用其它鏡頭。
  • 位置觸發精度為4um,間距或姿態不正確的工件不取像,確保影像精度並有效排除誤判及混料問題。
  • 五組收料盒搭配高速吹氣噴嘴與獨立驅動電路,每分鐘可分選達12,000顆,緊鄰工件無混料之虞。
  • 提供即時影像顯示模式並可顯示亮度分佈與變化,方便快速且精確地調整光源強度和設定視覺參數。
  • 每支攝影機儲存高達1000張工件影像,方便進行視覺設定及模擬,有效提高設定值的可信度。
  • 無採用特殊零配件且電腦系統與個人電腦相容,耗材便宜且維護成本低。
  • 軟體與硬體皆為自主開發,可依客戶需求快速修改,提供最合適的設計與服務。

應用範圍
  • 晶片式單體電容、電感 (MLCC / MLCI)
  • 晶片式無認向白電感、1/4白電感、1/8白電感 (White MLCI)
  • 晶片式陣列電容、電感 (MLCC Arrary / MLCI Array)
  • 晶片式單體電阻 (Resistor Chip)
  • 晶片式陣列電阻 (Resistor Array)
  • 繞線電感鐵芯 (Core of Wire-wound Inductor)
  • 繞線電感成品 (Wire-wound Inductor)
  • NR電感鐵芯 (Core of NR Inductor)
  • NR電感成品 (NR Inductor)
  • 二極體 (Diode)
  • 發光二極體 (LED)
  • QFN晶片 (QFN Chip)
  • 片式半成品電容 (C Green Chip)
  • 小螺帽 (Nut)

主要檢測項目
  • 尺寸量測:工件尺寸、電極尺寸、電極比例等,可單獨設定各尺寸的最大與最小範圍。
  • 間距量測:電極相互間距、電極與工件特定面間距等,可單獨設定各尺寸的最大與最小範圍。
  • 電極煤黑形缺:檢測電極偏暗區塊,可設定亮度閥值、邊緣忽略比、缺陷面積容許上限等參數。
  • 陶體染鍚:檢測陶體偏亮區塊,可設定亮度與銳利度閥值、邊緣忽略比、缺陷面積容許上限等。
  • 陶體污損:檢測陶體偏暗區塊,可設定亮度與銳利度閥值、邊緣忽略比、缺陷面積容許上限等。
  • 陶體裂痕:檢測細微裂痕,可設定亮度、銳利度與延展度閥值、邊緣忽略比、面積容許上限等。
  • 標記檢查:檢查電阻、二極體、QFN晶片等產品上的標記是否正確。
  • 溢膠檢測:檢查NR電感是否上膠過多或不足。
  • 異物卡入:檢查NR電感鐵芯是否有異物卡入其中。
  • 貫孔檢測:檢查陣列電阻的貫孔是否堵塞或太小。
  • 電極彎曲:檢查二極體與LED的電極是否過彎。
  • 繞線不良:檢查繞線電感的銅線是否偏移或有異物沾染、是否疊線,以及是否焊接不良。
  • 色差檢測:檢查LED顏色是否符合要求。

介紹影片
  • 外檢機介紹影片:CVA_Introduction.wmv

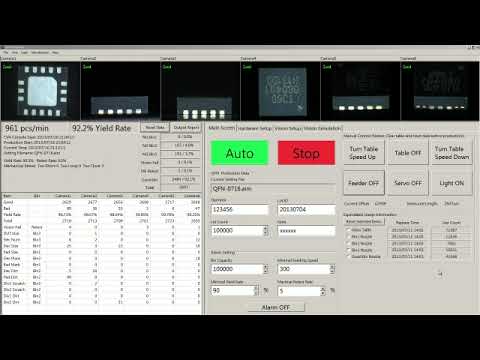

  • 待檢工件為 3mm x 3mm QFN 晶片,供料速度約為每分鐘1000顆,圓振有認面功能以確保電極面朝下出料。

  • 吹料機構驗証影片:CVA_DUT_Ejection.wmv
  • 透過每秒1000幀的高速攝影配合慢動作播放,驗証吹料機構絕不發生吹錯料的問題。

    待檢工件為 0201 MLCC,供料速度約為每分鐘5000顆,程式設定為每兩顆吹一顆,若料太靠近則都不吹並送至重測盒。

  • 外檢機實際運作影片:MLCC-0201-10000pcs.wmv
  • 待檢工件為 0.6mm x 0.3mm 積層電容,生產速度約為每分鐘10,000顆。

  • 外檢機實際運作影片:CVA_MLCI-0201-8w.wmv
  • 待檢工件為 0.6mm x 0.3mm 八分之一白電感,生產速度約為每分鐘4200顆,未啟用機構認面、利用軟體認面增加處理速度。

  • 外檢機實際運作影片:CVA_NR2520.wmv
  • 待檢工件為 2.5mm x 2.0mm NR電感鐵芯,生產速度約為每分鐘1400顆,未啟用機構認面、利用軟體認面增加處理速度。
