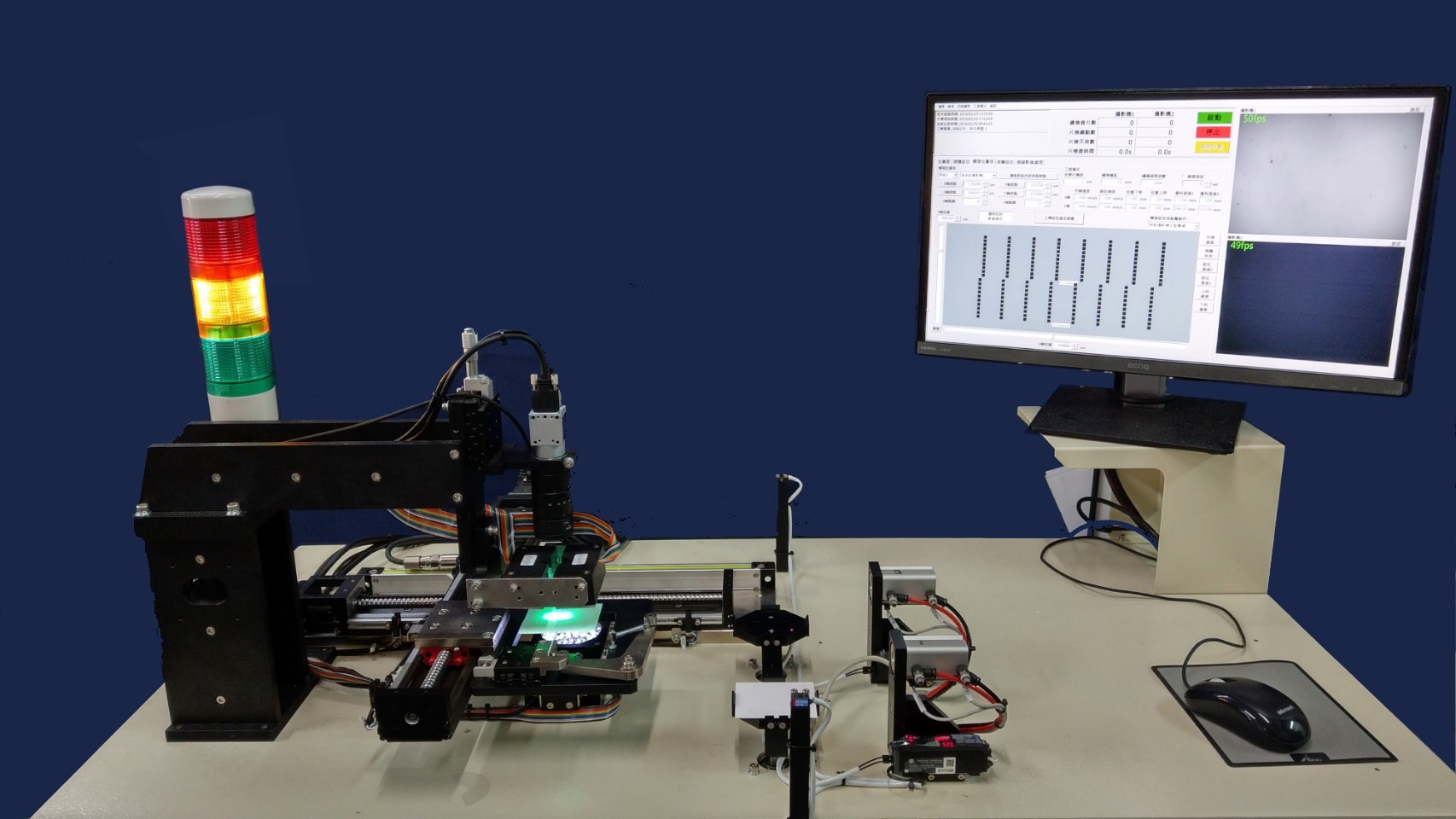

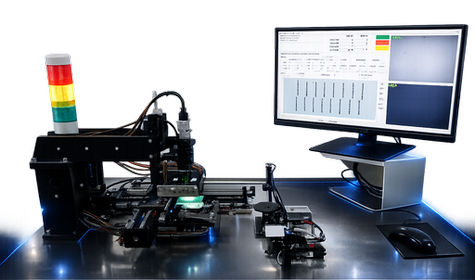

二維陣列視覺檢測機 CVT-110

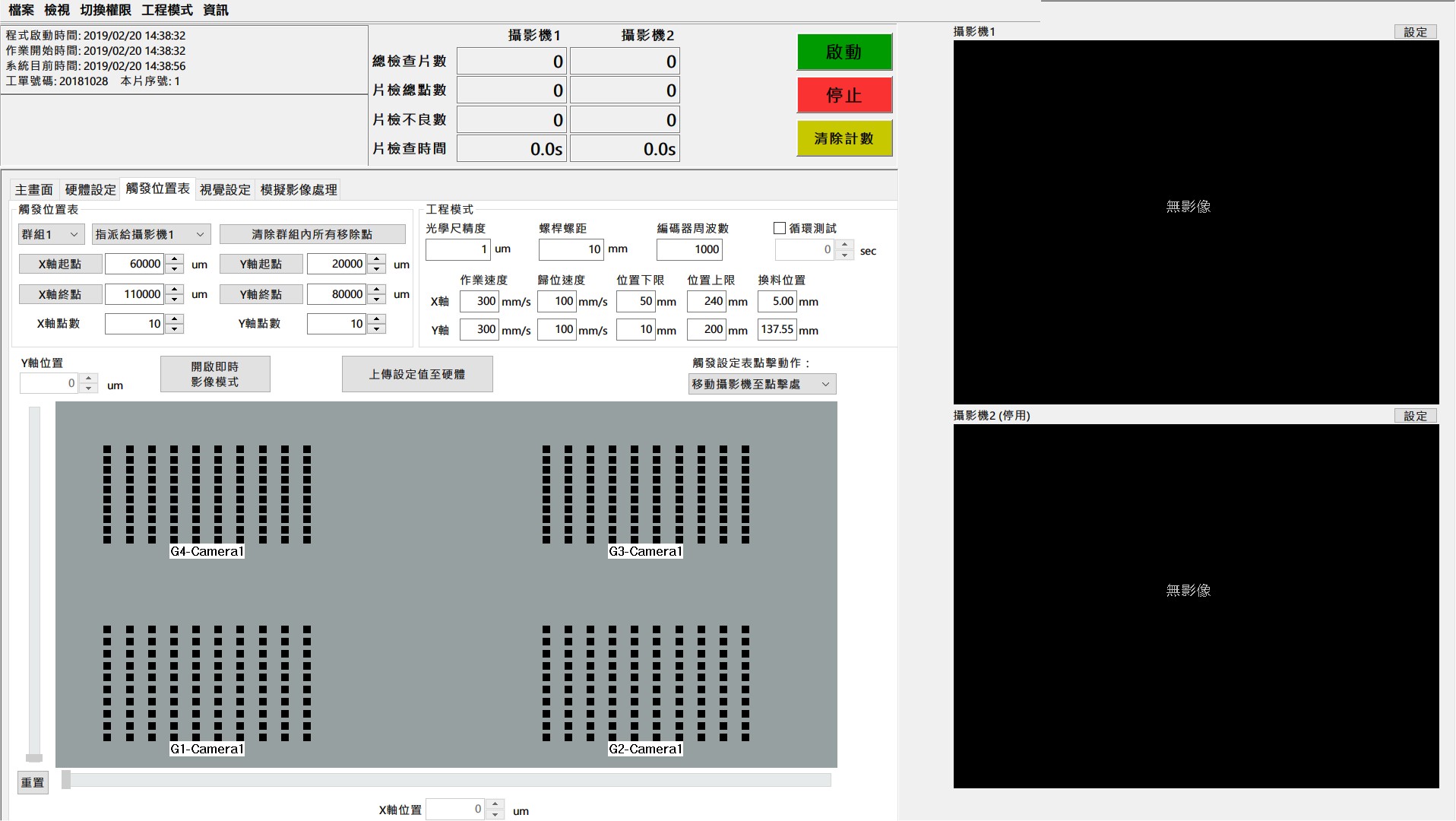

本機型適用於片狀產品之表面外觀檢查,例如陶瓷基板、整片LED、晶圓晶粒、甚至托盤內的產品檢查等,待檢品於二維平台上移動並以高速快門動態取像,確保影像不會模糊且保有極高檢測效率,每顆待檢品採用獨立且對稱的照明系統,確保產品之間照明的一致性。採用面矩陣式攝影機搭配自行開發之定位演算法,減少對定位精度的要求並降低維護成本。針對不同產品提供合適的檢測模式,檢查項目具有高度可調整性,界面親和且容易操作,生產資料即時顯示於螢幕並可快速產生報表。每支攝影機最高可儲存高達1000組影像,搭配模擬功能可快速精確地進行參數設定。配置工業用電腦與攝影機並採用無插卡設計,大幅提高機台可靠度與使用壽命。硬體與軟體皆為本公司自主開發,可依客戶需求修改、提供快速且即時的服務。
特色
平台移動速度最高可達500mm/sec,工作範圍可達150mm。
取像速度最高可達每秒750張(採用30萬像素攝影機時)。
可選用超高解析度攝影機,最高像素可達1200萬,於大視野下亦可有效呈現微小缺陷。
最多可包含兩支攝影機,可支援正反雙面檢查或以不同光源條件進行重覆檢查。
視覺檢測功能方面,支援各式尺寸量測、間距量測、標記辨識等。

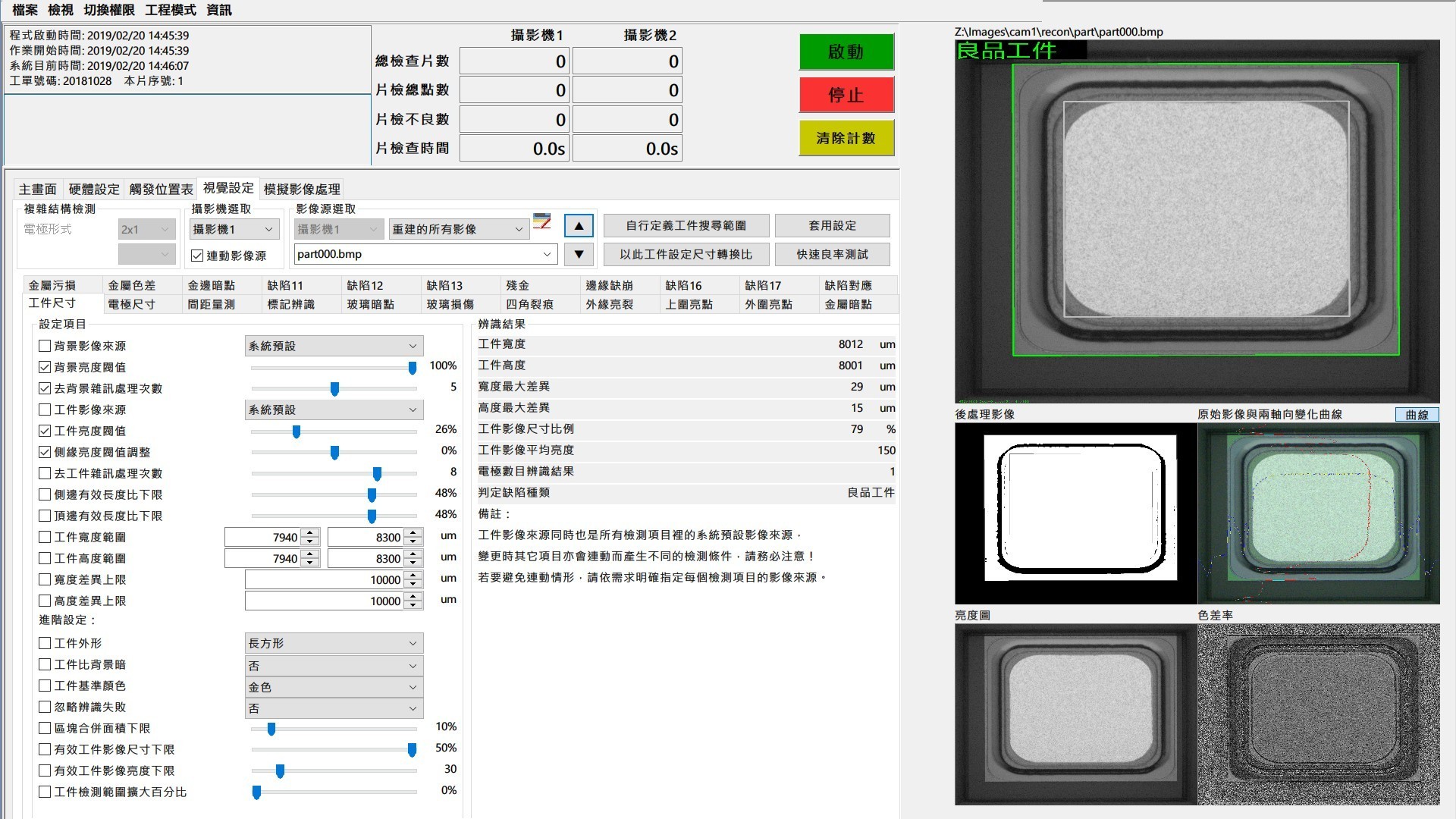

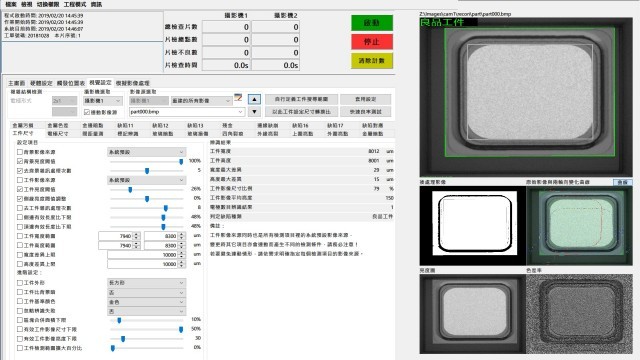

提供17組完全獨立的缺陷檢測項目,可針對不同區域設定檢測條件以分類檢查,減少誤判機率。

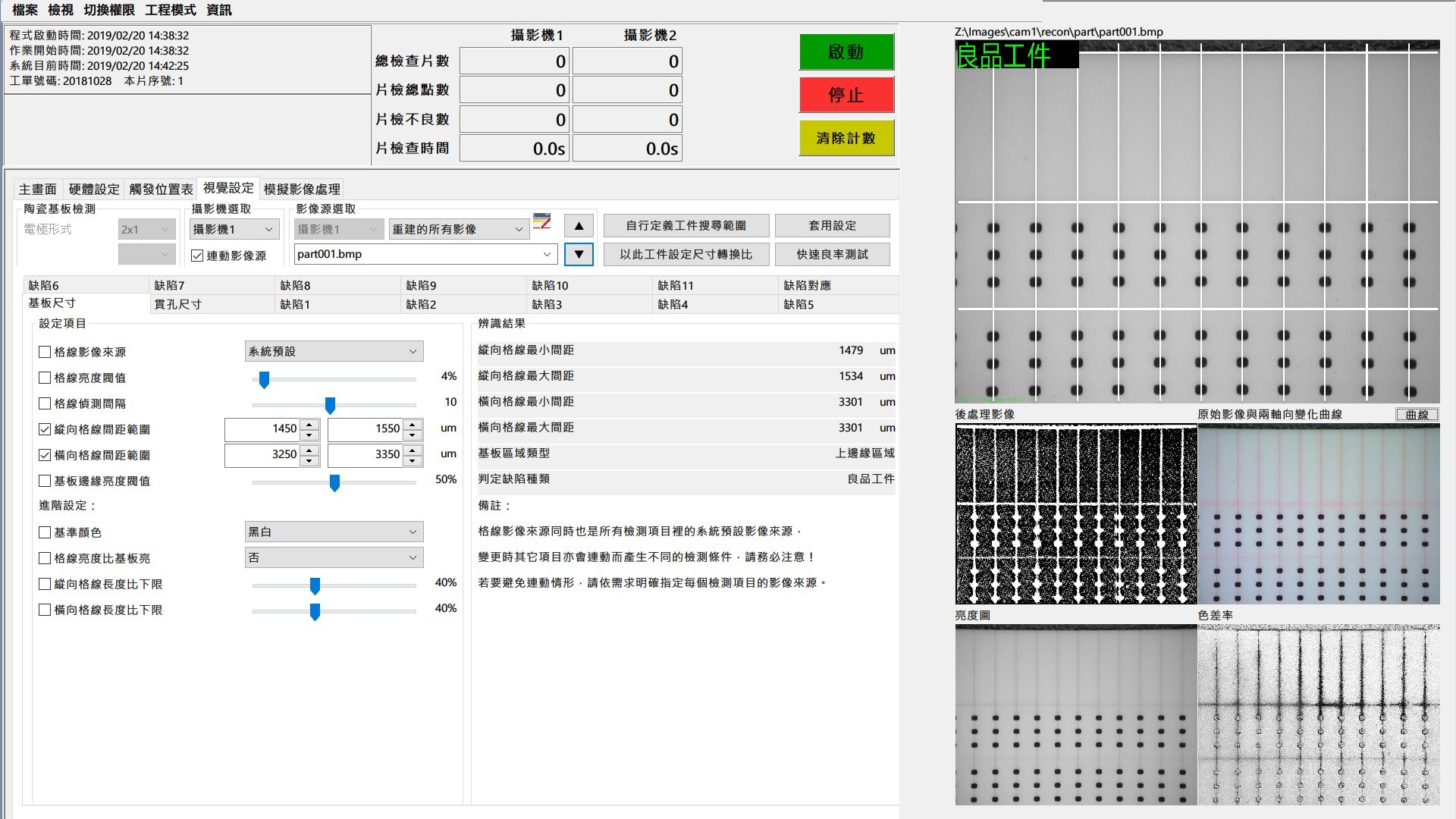

透過1000張工件影像模擬與分類的功能,協助視覺設定參數的調整,提高參考可靠度。
自動產生生產報表並記錄各類缺陷的發生次數,缺陷圖像可匯出至外接裝置,可協助品管追蹤與製程改善。
所有不良項目可任意指定其優先等級,協助現場人員迅速判斷缺陷嚴重性。
上下料機構可配合需求進行客製化修改。
適用產品
陶瓷基板
整片LED
晶圓晶粒
托盤內工件檢查
各式平面狀產品
主要檢測項目
尺寸量測
間距量測
標記辨識
異物檢測
破損檢測
裂痕檢測
色差檢測

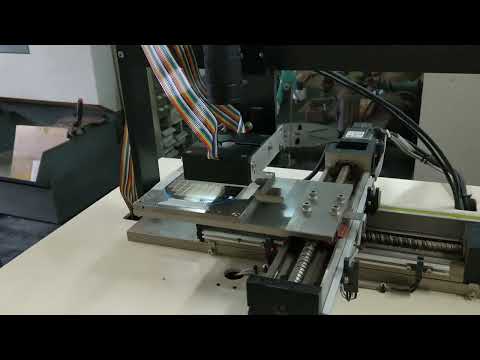

介紹影片
陶瓷基板檢查影片:
CVT110-substrate.mp4
待檢產品為 7mm x 6mm 陶瓷基板,利用兩支攝影機進行正反雙面檢查,總檢查時間約8秒、含上下料約10秒。
產品規格書
請按此查看或下載
