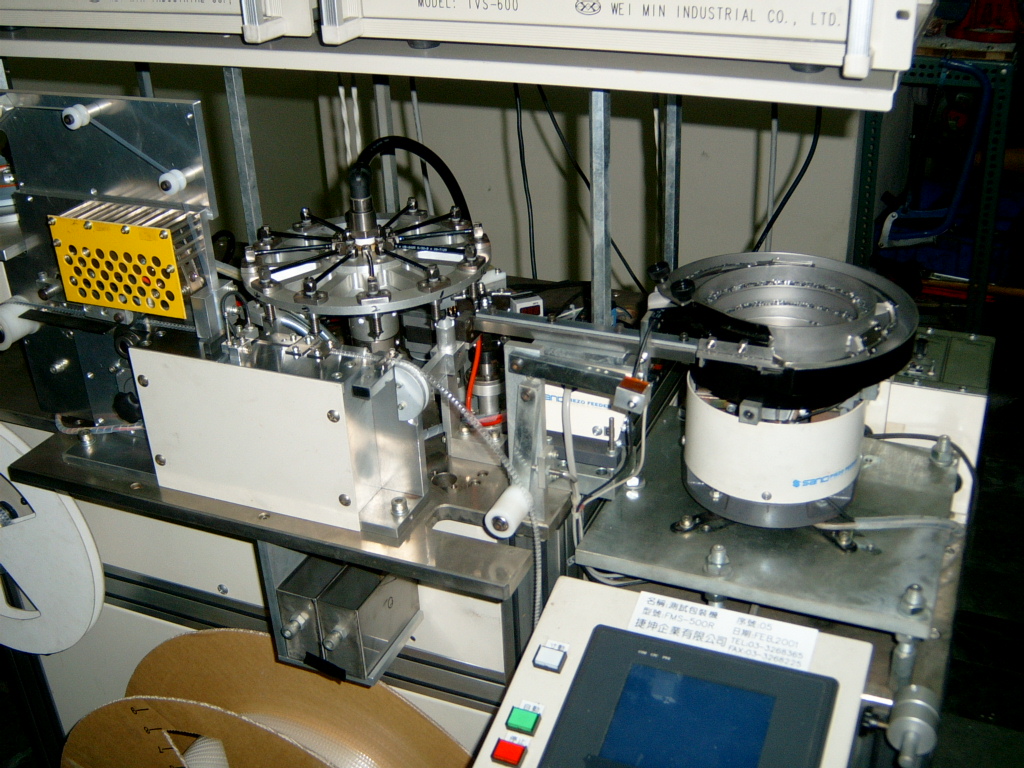

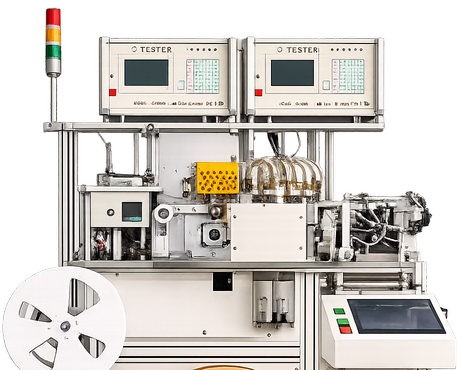

本型式之測試捲包機為用於測試及包裝繞線電感之表面黏著元件，動作流程為將工件自振動機整列送出後，以轉塔方式運用真空吸取工件，將工件移至各工作站作位置矯正、測試、不良排除、置入料帶等動作。

• 人機介面操作
• PLC可程式控制
• INDEX (12分割)
• 材料測試機構(不含測試儀表)
• 不良品排出機構
• 自動包裝封帶機構

• 適用工件：0603 Power Inductor
• 包裝載帶：16mm寬 EMBOSS / 12mm pitch
• 處理能力：0603 約 80pcs/min.
• 測 試 站：3 站
• 位置矯正：2 站
• 不良排除：1站 5類
• 電    源：AC220V單相
• 乾燥空氣：5 Kg/c㎡
• 機械尺寸：1,350W * 680D * 1,950H (含指示燈塔)
• 機械重量：約 350 Kg
