六面視覺檢查機 MVI-100
本機用於檢查molding電感六面外觀，附於成型機後方作連線生產，以機械視覺方式自動判別良品/不良品後排至料盒。

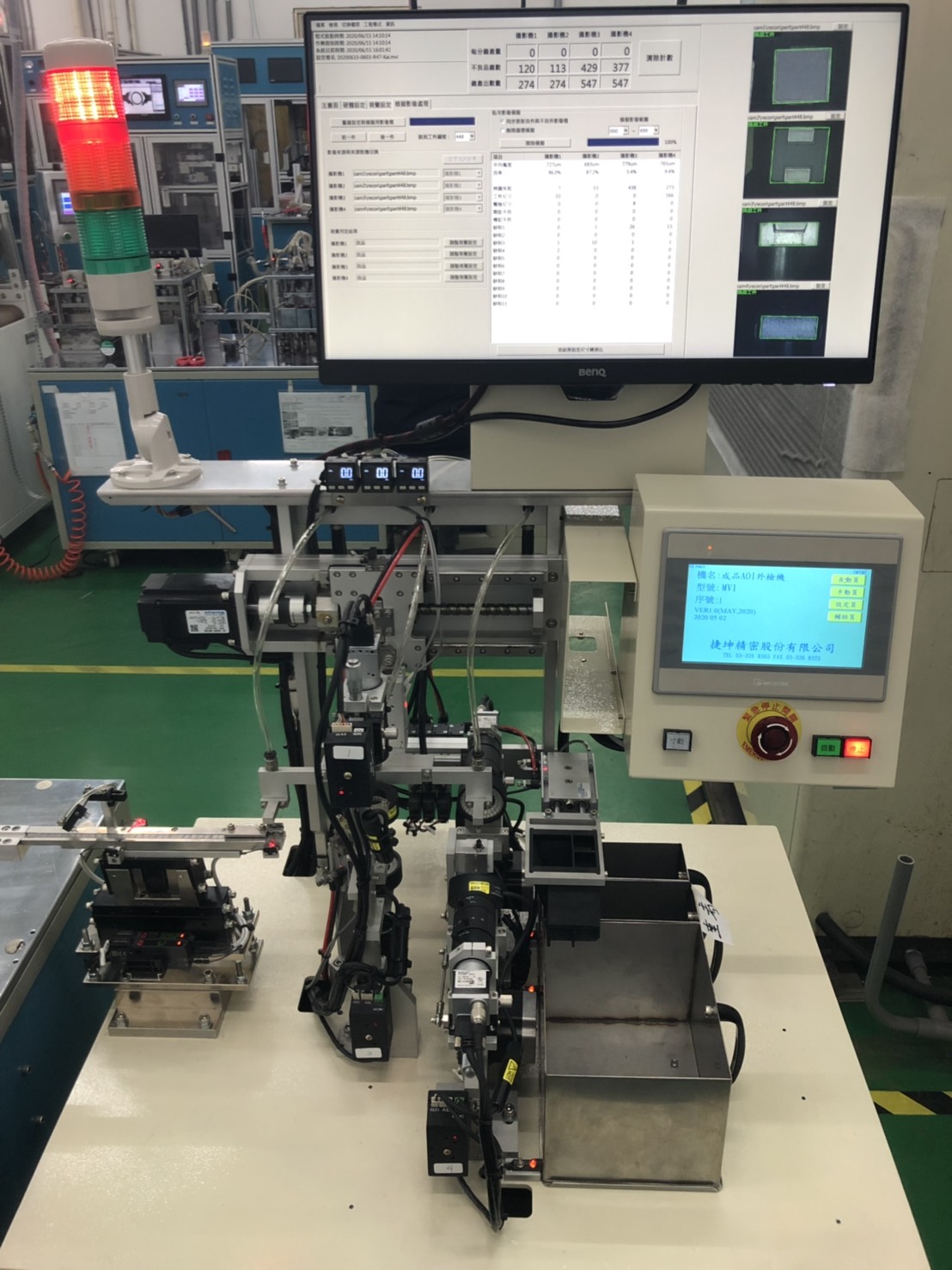

MVI1

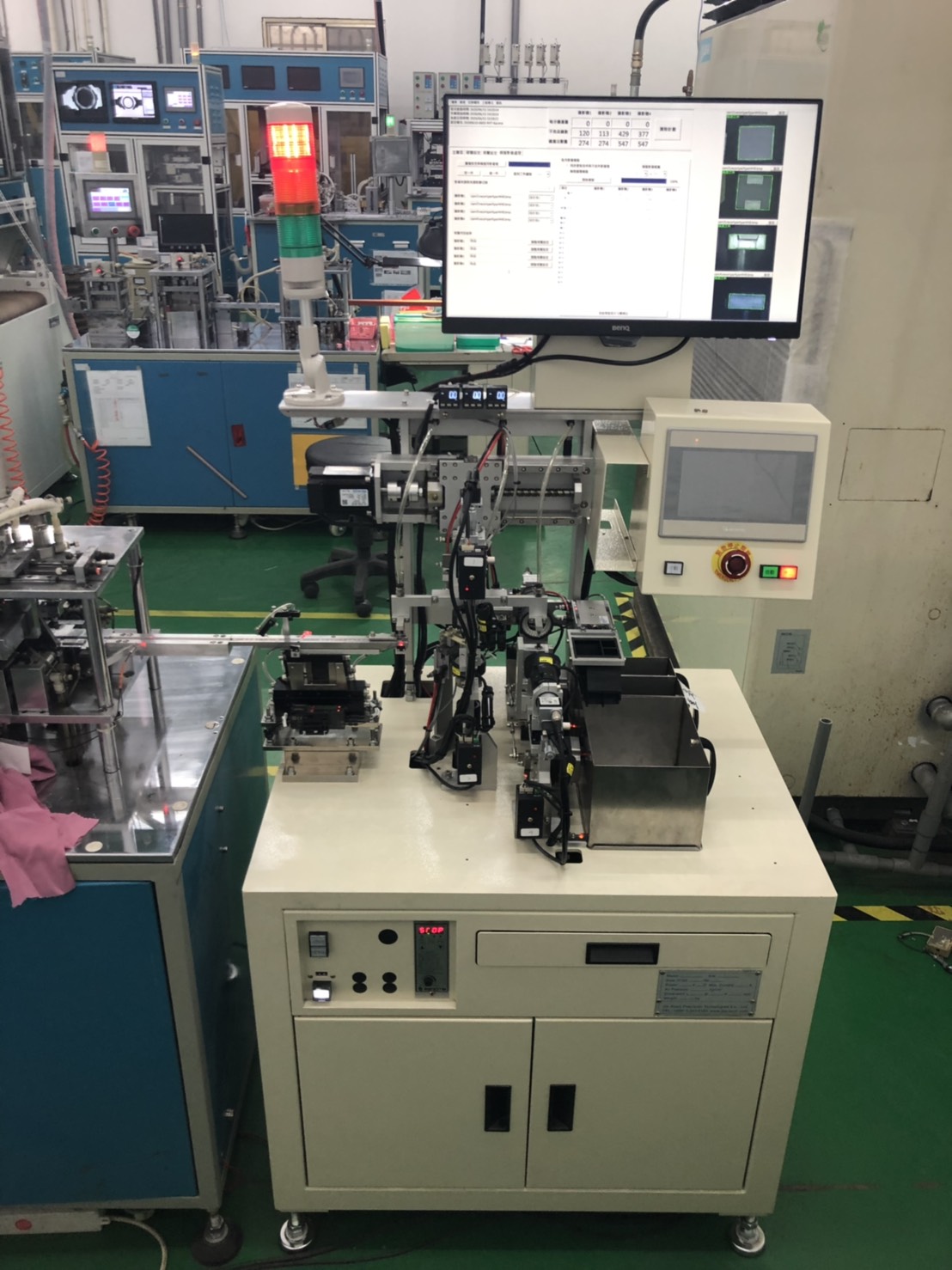

MVI2


特色
  • 提供"即時影像"顯示模式，並可顯示亮度曲線以及"任意放大影像"，方便快速且精確地調整光源強度和設定視覺參數。
  • 每支攝影機儲存高達500筆動態影像以及500筆判定後影像，方便進行視覺設定及模擬，且有效提高檢測可信度。
  • 支援"影像延後顯示模式"，利於作業員判斷與作業。
  • 統計報表分開顯示擷取影像總數和實際工件總數，利於分析與判讀。
  • 所有的輸出與輸入信號皆可透過軟體調整，以配合測試包裝機定義信號準位。
  • 檢測結果可設定延遲位移輸出，搭配相容之測試包裝機可完全發揮而不影響機台生產速度。
  • 生產資訊即時更新並顯示於螢幕上，表格式呈現畫面清楚易讀，隨時掌握生產狀況。
  • 透過分類方式呈現視覺設定參數，毋須存檔即可於各分類間切換，方便操作。
  • 調整參數時立即呈現判定結果，亦可隨時切換不同影像，設定方式直觀、便捷且準確。
應用範圍
  • molding電感
主要檢測項目
  • 電極量測、凸起、裂痕、缺角、工件尺寸、破損、異物、漏銅、刮傷、符號。
介紹影片
  • MVI介紹影片：CVA_Introduction.wmv

    • 待檢工件為 molding 6*6電感，供料速度約為每分鐘40顆
產品規格書
請按此查看或下載
