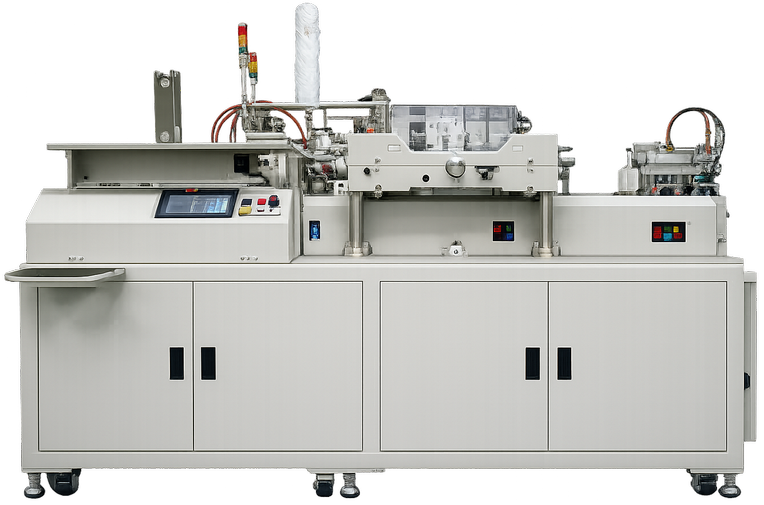

全自動印刷機 NSP-150 / NDP-150
本型式之印刷機為晶片電阻系列用精密陶瓷基板專用網版印刷機,全自動且操作性良好。網版之前後、左右、旋轉各自獨立調整互不影響,上下電動調整,且均配有測量表輔助調整。
特色
為維運轉順暢及優良印刷品質,精密陶瓷基板於印刷前作多項檢驗及處理,缺破邊檢驗、雙疊片檢驗、移送真空檢驗、尺寸不足檢驗、真空固定檢驗。
彩色人機介面作故障訊息顯示及生產條件設定,作業者可很容易掌控生產資訊。
主要參數
機械週期:刮刀速度1,700cm/min,行程100mm時約2.2秒/片。
工件尺寸:CR、CA中基板60mm * 70mm(厚度 0.25mm~1.0mm),或 CR、CA小基板49.5mm * 60mm(厚度 0.25mm~1.0mm)。
定位方式:連桿式中心定位。
料 盒:2個 高度220mm,2段速調速馬達控制工件昇降。
料盒取料:基板分離吹氣、吸取後2片分離吹氣、基板料盒內慢速上昇、基板到達光纖偵測、吸取2片光纖偵測、步進馬達+時規皮帶搬送。
前段基板移送:定距移送樑上下左右運轉、無刷DC馬達+煞車+凸輪組、基板氣浮定位後光纖偵測缺邊基板、移送中真空偵測基板位置。
後段基板移送:時規皮帶,單向運轉 / 步進馬達10,000pulse/rev.+皮帶減速2.5X
印 刷 頭:網版固定-網版下緣作基準,空壓缸4支固定。
網版尺寸:未指定時 中網板240mm*290mm*t16mm, 小網板作轉換框。
網版座調整:X±3mm / Y±3mm / θ±1°手輪調整 / Z+3/+0mm電動調整 / 百分錶4組。
刮刀行程:150mm max.。
刮刀位置:可程式設定。
刮刀速度:可程式設定50-2,500cm/min.。
刮刀運動:精密導螺桿10mm導程+俟服馬達400W。
刮刀印壓:精密調壓閥+數字顯示壓力錶+低摩擦係數氣缸,2Kg – 7Kg。
回墨刀高度:0.01mm螺旋測微器調整。
回墨速度:可程式設定50-1,000cm/min.。
印刷頭開啟:氣動斜掀式。
上爐方式:排夾夾取,夾寬610mm。基板片距可程式設定(52mm-85mm)。
上爐時間:夾取一次約10秒。
上爐高度:800 +/- 30mm。
乾燥爐速度配合:NSP-150 9吋/分 以上,NDP-150 18吋/分以上。。
控制方式:PLC+彩色人機介面。
電 源:AC110V單相。
乾燥空氣:5 Kg/c㎡。(約1.5Hp)
機械尺寸:NSP-150 1,920W*900D*1,100H(不含指示燈塔)、NDP-150 3,130W*1,000D*1,100H(不含指示燈塔)。
機械重量:NSP-150約300Kg、NDP-150約600Kg。
可應用的產品
晶片電阻系列
詳細規格書
