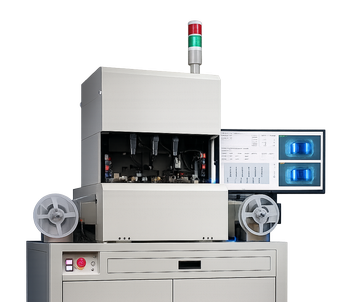

料帶元件外觀檢查機 RTR-700
本外觀檢查機適用於檢查2mm、4mm以及8mm孔距紙帶或塑膠帶內的各種方形電子元件,例如MLCC、MLCI、chip-R、Diode、LED、QFN等, 可檢查各類外觀缺陷以及量測工件尺寸,根據孔距不同,機台處理速度最高可達到每分鐘6000顆。所有程式皆以C/C++語言撰寫,可靠度高且處理速度快, 保證判定結果與料件同步而不會有錯置的問題。可客製化各種檢查項目以及配合廠內需求修改人機介面,統計資料即時顯示於螢幕上並於換料時自動另存報表。 影像包含動態更新與長久儲存兩大類,搭配上模擬的功能可提供快速方便的設定。

RTR_Stand

RTR_Main

RTR_Front

RTR_MainWindow

RTR_HwSetup

RTR_SwSetup

RTR_Simulation




特色
  • 採用64位元Windows7專業版作業系統,功能完整且系統穩定。兼具嵌入式單機系統的高可靠度以及個人電腦的方便與親和。
  • 採用高速工業攝影機,確保影像品質與可靠度,傳輸介面為標準乙太網路,毋須搭配特定影像擷取卡,無相容性和後續維護問題。
  • 採用倍率可調式鏡頭,可在不更換鏡頭下進行不同尺寸的工件檢測。適用尺寸介於0.6mm到8mm,亦可配合需求選用其它鏡頭。
  • 特殊的光源設計,可有效避免料帶反光造成的誤判。
  • 兩組攝影機採用不同的獨立光源,提高視覺檢測的彈性、能力與多樣性。
  • 提供自動與半自動兩種模式標示不良位置,並提供不良品上限警報,減少工時浪費。
  • 兩段式速度控制搭配彈性的初始空料孔設定,方便操作員穿料帶。
  • 自有的特殊壓輪設計與料孔偵測系統,可高速生產並同時避免料孔受損。
  • 提供即時影像顯示模式並可顯示亮度分佈與變化,方便快速且精確地調整光源強度和設定視覺參數。
  • 每支攝影機儲存高達1000張工件影像,方便進行視覺設定及模擬,有效提高設定值的可信度。
  • 軟體與硬體皆為自主開發,可依客戶需求快速修改,提供最合適的設計與服務。
  • 針對2mm孔距料帶,處理速度可穩定於每分鐘6000顆。
  • 針對4mm與8mm孔距料帶,處理速度可穩定於每分鐘3000顆。

應用範圍
  • 晶片式單體電容、電感 (MLCC / MLCI)
  • 晶片式無認向白電感、1/4白電感、1/8白電感 (White MLCI)
  • 晶片式陣列電容、電感 (MLCC Arrary / MLCI Array)
  • 晶片式單體電阻 (Resistor Chip)
  • 晶片式陣列電阻 (Resistor Array)
  • 繞線電感 (Wire-wound Inductor)
  • NR電感 (NR Inductor)
  • 二極體 (Diode)
  • 發光二極體 (LED Chip)
  • QFN晶片 (QFN Chip)

主要檢測項目
  • 填料不良:缺料檢查、側翻檢查。
  • 尺寸量測:工件尺寸、電極尺寸、電極比例等,可單獨設定各尺寸的最大與最小範圍。
  • 間距量測:電極相互間距、電極與工件特定面間距等,可單獨設定各尺寸的最大與最小範圍。
  • 電極煤黑形缺:檢測電極偏暗區塊,可設定亮度閥值、邊緣忽略比、缺陷面積容許上限等參數。
  • 陶體染鍚:檢測陶體偏亮區塊,可設定亮度與銳利度閥值、邊緣忽略比、缺陷面積容許上限等。
  • 陶體污損:檢測陶體偏暗區塊,可設定亮度與銳利度閥值、邊緣忽略比、缺陷面積容許上限等。
  • 陶體裂痕:檢測細微裂痕,可設定亮度、銳利度與延展度閥值、邊緣忽略比、面積容許上限等。
  • 標記檢查:檢查電阻、繞線電感、二極體、QFN晶片等產品上的標記是否正確。
  • 溢膠檢測:檢查NR電感是否上膠過多或不足。
  • 電極彎曲:檢查二極體與LED的電極是否過彎。
  • 繞線不良:檢查繞線電感的銅線是否偏移或有異物沾染、是否疊線,以及是否焊接不良。
  • 色差檢測:檢查LED顏色是否符合要求。

介紹影片
  • 帶檢機介紹影片一:RTR_Demo1.mp4
  • 待檢工件為1/8白電感、料帶為2mm孔距白色紙帶、檢驗速度為每分鐘6000顆。

  • 帶檢機介紹影片二:RTR_Demo2.mp4
  • 待檢工件為陶瓷繞線電感、料帶為4mm孔距透明塑膠帶、檢驗速度為每分鐘3000顆。


詳細規格書
請按此查看或下載
