9 秒/片

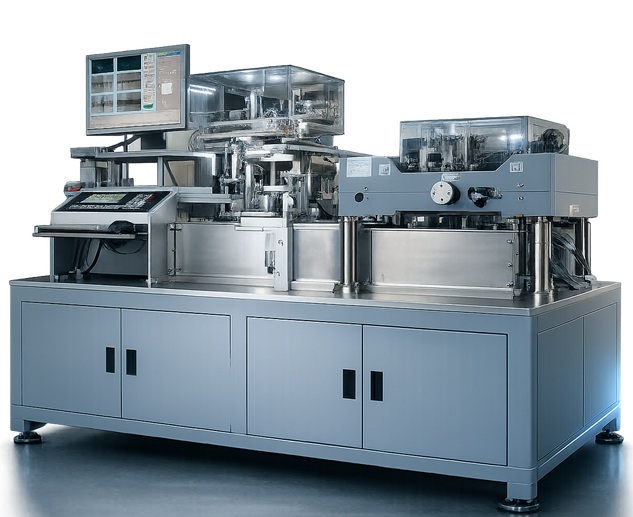

VAP-100
自動視覺定位印刷機
AUTOMATIC INSPECTION & PACKAGING SYSTEM
本型式之印刷機為晶片電阻系列用精密陶瓷基板專用網版印刷機，利用雙攝影機作視覺精密定位，以達到小型化元件之精密定位需求。視覺定位系統採 PC Based 控制，其餘控制採 PLC，操作介面為傳統按紐及彩色人機介面兼具，操作性良好。
+/-0.005mm
雙攝影機
特色
- 印刷頭之網版座調整設計採前後、左右、上下、旋轉各自獨立操作，互不影響，且均配有測量表輔助調整，操作性良好。
- 雙攝影機除各有X、Y、Z調整座外，並設計有整體性X、Y、θ調整座，全部皆用螺旋測微器調整，共計採用九組調整滑軌，可取代網版座之精密微調，操作簡易。
案例
案例 A｜高雄某電阻廠：0201 高精度印刷導入
情境：產品轉向 0201，小尺寸下對位容錯更小，現場常因微調耗時影響換線節奏。
情境：產品轉向 0201，小尺寸下對位容錯更小，現場常因微調耗時影響換線節奏。
案例 B｜多品項混線生產
情境：品項切換頻繁，參數一致性難維持。
情境：品項切換頻繁，參數一致性難維持。
設備展示
No1
No2
常見問題
是否可依產線CT做參數優化？
可以，會先依工件規格與目標CT進行評估，再提供建議設定。
如何開始評估？
可先提供工件尺寸、精度目標與目前瓶頸，我們會安排技術評估。
技術規格
| 處理能力 | 約 9 秒/片（印刷後不檢查） |
|---|---|
| 工件尺寸 | 49.5mm x 60mm (厚度 0.25mm~1.0mm) |
| 料盒 | 2個 自動切換 |
| 工件出口 | 18" 一次8片 間距56mm |
| 出口高度 | 890 +/- 30mm |
| 操作介面 | 彩色人機+傳統按紐 |
| 控 制 器 | PLC |
| 操作介面 | 彩色人機+傳統按紐 |
| 視覺控制 | 工業級個人電腦搭載Windows 10/11 / 19”LCD |
| 印刷範圍 | 60mm x 60mm |
| 網框尺寸 | 290mm x 340mm x 16mm |
| 刮刀速度 | 50 ~ 2,500 cm/min. |
| 回墨速度 | 50 ~ 1,000 cm/min. |
| 印刷力量 | 1.0 ~ 6.5 kg |
| 網框位置調整範圍 | 左右+/-3mm 前後+/-3mm 旋轉+/-1度，手輪調整 |
| 網框高度調整範圍 | 上下 0 - 3mm，馬達+按紐調整 |
| 刮刀傳動 | 導螺桿+伺服馬達 |
| 印刷頭開啟方式 | 氣動斜掀式 |
| 印刷滑台重覆精度 | +/-0.005mm |
| 攝影機 | 1394b單色CCD 2組 |
| 鏡頭倍率 | 3X |
| 輔助鏡 | 1.5X |
| 光學解析度 | 0.00167mm/pixel |
| 對位方式 | 工件左上角及右下角各有雷射十字線，十字線中心四週1mm範圍內無其它符號 |
| 照明光源 | 150W燈箱+1對2光纖 |
| X調整座 | 十字滑軌+導螺桿+5相步進馬達，解析度 0.002mm/pulse |
| Y調整座 | 十字滑軌+導螺桿+5相步進馬達，解析度 0.002mm/pulse |
| 角調整座 | 圓十字滑軌+鋼帶+十字滑軌+導螺桿+5相步進馬達，直線解析度 0.002mm/pulse，圓弧解析度 0.002438度/pulse |
